發布時間：2018-12-18
氣動薄膜襯氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成，由于其接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封，杜絕了介質的泄漏。
- 氣動薄膜襯氟單座調節閥
■ 概述
襯四氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成，由于其接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封，杜絕了介質的泄漏。
廣泛適用于化工、石油、冶金、醫藥、電力等行業，對酸、堿等強腐蝕、劇毒、易發揮的介質進行自動控制。
■ 特點
·具有很強的耐腐蝕性能，在閥體內腔、閥芯、閥座、閥桿部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(濃硫酸、強堿和王水)的腐蝕。
·密封性能好，采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏；
·泄漏量小，由于閥芯、閥座是軟密封，故泄漏量可達到國家Ⅵ級標準；
·可采用氣動、電動兩種執行機構，氣動執行機構配多彈簧執行機構體積小、重量輕、輸出力大、調節精度高；電子式執行機構無需伺服放大器，調節精度高；
■ 主要技術參數
公稱通徑DN(mm) | G?″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||
額定流量 | 等百分比 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | ||||||||||
直線 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 300 | |
氣動執行 機構型號 | 正作用 | PM280B | PM400B | PM600B | PM1000B | ||||||||||||||
反作用 | PM280K | PM400K | PM600K | PM1000K | |||||||||||||||
電動執行機構型號 | 361LSA、361LSB | 361LSB、361LSC | |||||||||||||||||
額定行程L(mm) | 10、16 | 25 | 40 | 60 | |||||||||||||||
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||||||||||
公稱壓力PN(MPa) | 1.0、1.6 | ||||||||||||||||||
固有流量特性 | 等百分比、直線 | ||||||||||||||||||
固有可調比R | 50 | ||||||||||||||||||
信號范圍Pr(kPa) | 20～100、40～200、80～240 | ||||||||||||||||||
氣源壓力Ps(MPa) | 0.14、0.25、0.28、0.40 | ||||||||||||||||||
電動執行機構電源 | 220V50Hz、380V50Hz(可選) | ||||||||||||||||||
輸入信號 | 4～20、0～10mA.DC及其它控制信號 | ||||||||||||||||||
泄漏量等級 | Ⅳ級、Ⅴ級、Ⅵ級 | ||||||||||||||||||
■ 主要性能指標
序號 | 項目 | 氣動調節閥 | 電動調節閥 | |||
不帶定位器 | 帶定位器 | |||||
1 | 基本誤差(％) | ±2.5 | ±1 | ±1.2 | ||
2 | 回差(％) | 3 | 1 | 1.0 | ||
3 | 死區(％) | 3 | 0.4 | 0.8 | ||
4 | 始終點 | 氣/電開 | 始點 | ±2.5 | ±1 | ±1 |
終點 | ±5 | |||||
氣/電關 | 始點 | ±5 | ||||
終點 | ±2.5 | |||||
5 | 額定行程偏差(％) | +2.5 | +2.5 | +2.5 | ||

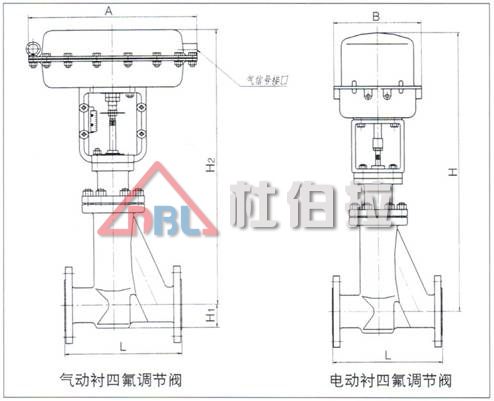

■ 外形尺寸及重量
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 486 | ||
A | φ282 | φ308 | φ394 | φ498 | |||||||
B | φ225 | φ225 | φ310 | φ310 | |||||||
H | 430 | 430 | 510 | 510 | 520 | 650 | 650 | 660 | 810 | 860 | 900 |
H1 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 180 | 190 | 200 |
H2 | 390 | 390 | 450 | 450 | 460 | 590 | 590 | 600 | 730 | 780 | 820 |
氣動調節閥結構名稱 氣動調節閥原理 | ||
氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。詳情咨詢杜伯拉閥門0571-88194369 | ||
